Robô de estampagem/empilhamento SDCX RMD-300/200/160/120/35/08/110/20/50

Uma breve introdução do produto

O robô de estampagem é amplamente utilizado para empilhamento, desempilhamento, transporte e outras tarefas nas áreas de embalagem, bebidas, indústria química, alimentos, etc., fornecendo aos usuários um conjunto completo de soluções de operação rápidas, seguras, flexíveis, precisas e de posicionamento.

CONTATE-NOS

Detalhes do produto

Etiquetas de produtos

Parâmetros técnicos

Modelo nº.	Grau de Liberdade	Modo de condução	Carga útil (KG)	Precisão de posicionamento repetido (mm)	Amplitude de movimento (°)				Velocidade máxima (°/s)				Inércia de carga admissível do pulso (kg·m²)	Batida circular (ciclo/hora)	Raio de movimento (mm)	Peso local (kg)
Modelo nº.	Grau de Liberdade	Modo de condução	Carga útil (KG)	Precisão de posicionamento repetido (mm)	J1	J2	J3	J4	J1	J2	J3	J4	Inércia de carga admissível do pulso (kg·m²)	Batida circular (ciclo/hora)	Raio de movimento (mm)	Peso local (kg)

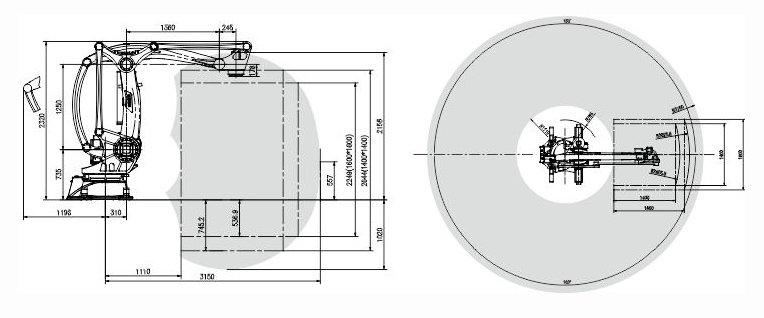

SDCX-RMD300	4	Servo drive CA	300	±0,5	±180	± +100~-44	± +121~-15	±360	85	90	100	190	134	1000³	3150	1500
SDCX-RMD200	4	Servo drive CA	200	±0,3	±180	± +100~-44	± +121~-15	±360	105	107	114	242	78	1300³	3150	1500
SDCX-RMD160	4	Servo drive CA	160	±0,3	±180	± +100~-44	± +121~-15	±360	123	123	128	300	78	1500³	3150	1500
SDCX-RMD120	4	Servo drive CA	120	±0,3	±180	± +100~-44	± +121~-15	±360	128	126	135	300	78	1560³	3150	1500

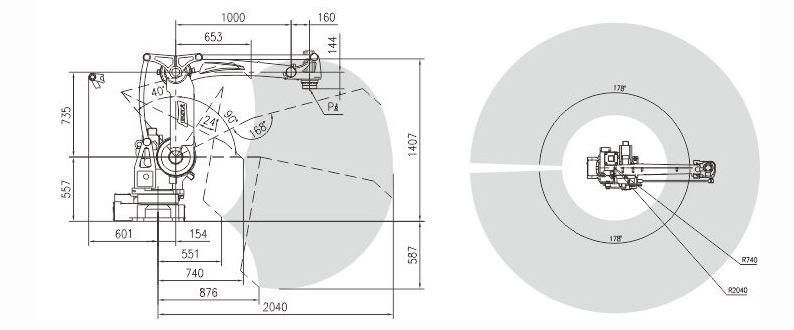

SDCX-RMD50	4	Servo drive CA	50	±0,2	±178	± +90~-40	± +65~-78	±360	171	171	171	222	4.5	1700²	2040	660
SDCX-RMD20	4	Servo drive CA	20	±0,08	±1170	± +115~-25	± +70~-90	±360	170	170	185	330	0,51	1780^①	1720	256

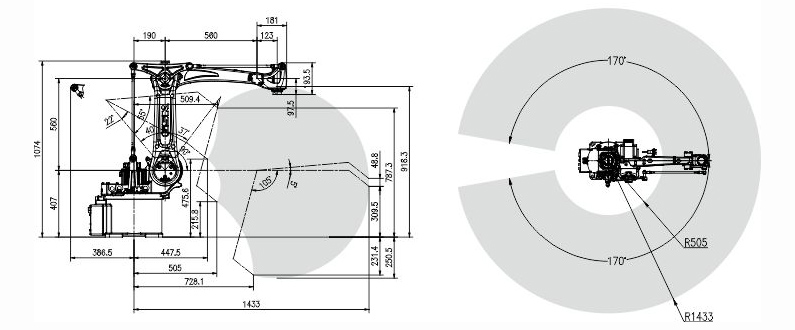

SDCX-RMD08	4	Servo drive CA	8	±0,08	±170	± +90~-40	± +68~-90	±360	251	195	195	367,5	0,25	1800^①	1433	180

Observações:

① A pista de teste tem 150 mm de altura e 1000 mm de largura, e o tempo real do ciclo é afetado pelas condições reais de trabalho;

② A pista de teste tem 200 mm de altura e 1000 mm de largura, e o tempo real do ciclo é afetado pelas condições reais de trabalho;

③ A pista de teste tem 400 mm de altura e 2.000 mm de largura, e o tempo real do ciclo é afetado pelas condições reais de trabalho;

Evitar o contato com gases e líquidos inflamáveis, explosivos e corrosivos; Não respingar água, óleo e poeira; Manter afastado de fontes de ruído elétrico (plasma)
